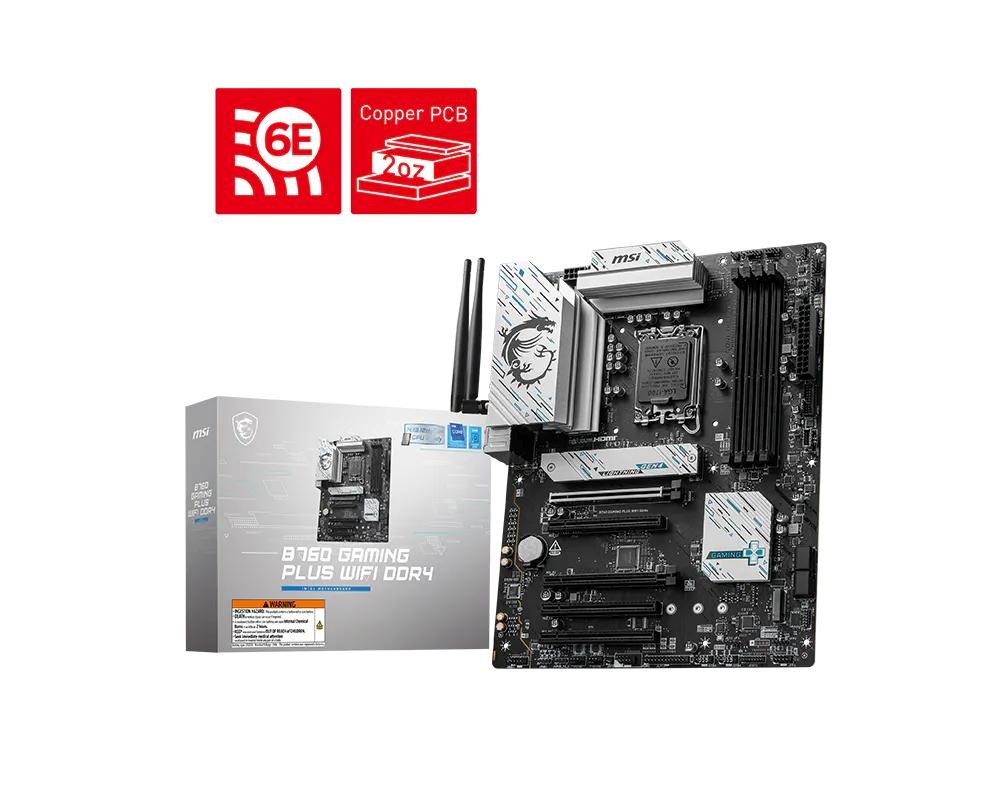

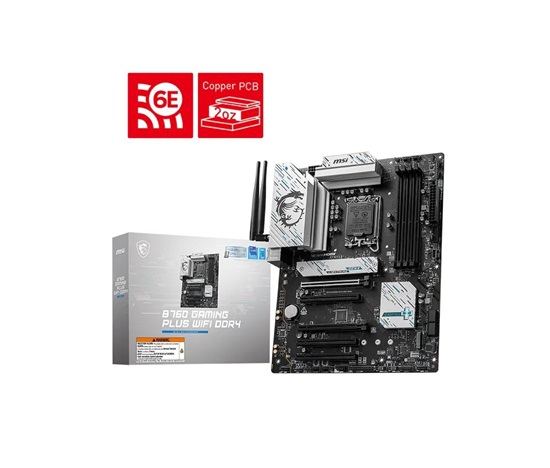

MSI MB Sc LGA1700 B760 GAMING PLUS WIFI DDR4, Intel B760, 4xDDR4, 1xDP, 1xHDMI, WI-FI, ATX
Podrobnosti

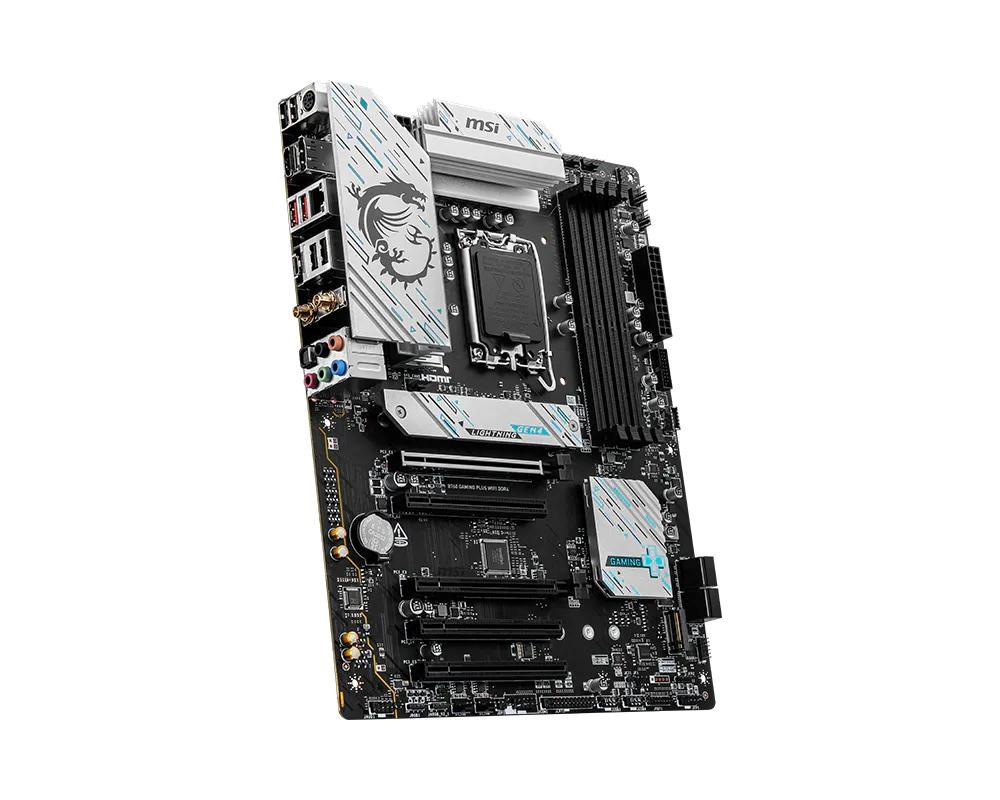

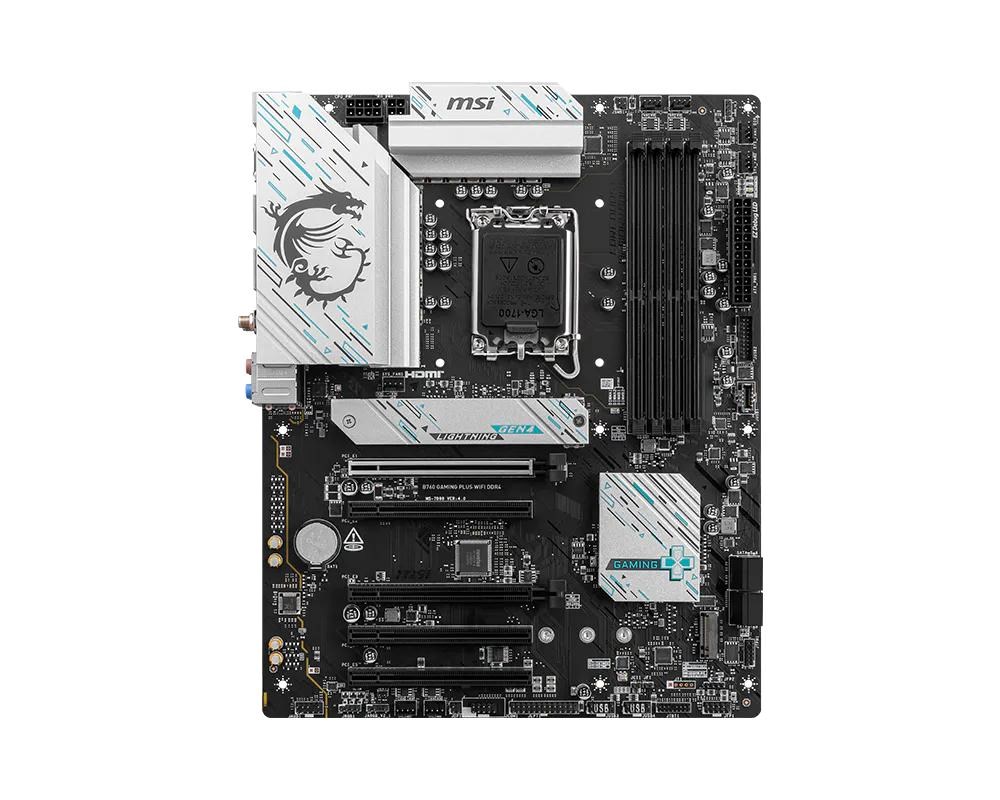

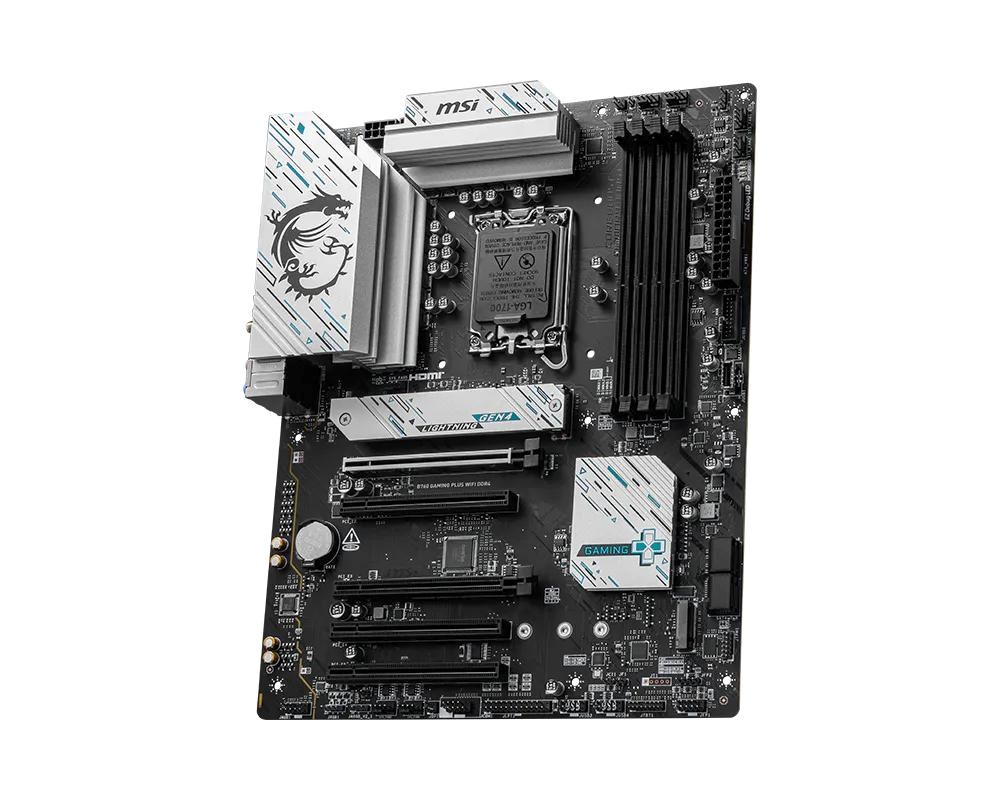

MSI B760 GAMING PLUS WIFI DDR4
Základní deska MSI B760 GAMING PLUS WIFI DDR4 s čipovou sadou Intel B760 a socketem LGA 1700 nabízí spolehlivý základ pro herní i výkonné pracovní sestavy s procesory Intel Core 12., 13. a 14. generace. Podporuje až 128 GB operační paměti DDR4 s frekvencí až 5333+ MHz při přetaktování, rychlé rozhraní PCIe 4.0 x16 a dvojici slotů M.2 PCIe 4.0 pro moderní SSD. Stabilní napájení zajišťuje 12+1+1fázová kaskáda Duet Rail Power System, kterou doplňují rozšířené chladiče VRM, technologie Core Boost a šestivrstvé PCB se zesílenou měděnou vrstvou.
Deska je vybavena 2,5Gb/s síťovým adaptérem Realtek, bezdrátovým připojením Intel Wi-Fi 6E a Bluetooth 5.3. Pro připojení periferií nabízí rychlé USB 10 Gb/s včetně konektoru Type-C na zadním panelu a interní USB-C pro přední panel skříně. Nechybí 7.1kanálový zvuk Realtek s technologií Audio Boost, grafické výstupy HDMI 2.1 a DisplayPort 1.4 ani chlazení M.2 Shield Frozr. Praktické prvky EZ M.2 Clip, diagnostické LED a konektory RGB umožňují snadnou montáž, kontrolu systému i přizpůsobení vzhledu sestavy.
Specifikace
| Základní parametry | |
|---|---|
| Socket | Intel LGA 1700 |
| Čipová sada | Intel B760 |
| Formát desky | ATX, 304,8 × 243,84 mm |
| Podporované procesory | Intel Core 14., 13. a 12. generace, Intel Pentium Gold a Celeron |
| Operační systém | Windows 11 64bit, Windows 10 64bit |
| Operační paměť | |
| Typ paměti | DDR4, non-ECC, unbuffered |
| Počet DIMM slotů | 4× DIMM |
| Maximální kapacita | 128 GB |
| Podporované frekvence | 2133 / 2400 / 2666 / 2933 / 3200 MHz (JEDEC), 3333–5333+ MHz (OC) |
| Maximální frekvence podle osazení | 1DPC 1R: 5333+ MHz; 1DPC 2R: 4800+ MHz; 2DPC 1R: 4400+ MHz; 2DPC 2R: 4000+ MHz |
| Paměťové kanály | Dual Channel |
| Podpora profilů | Intel XMP 3.0 (OC) |
| Rozšiřující sloty | |
| Počet rozšiřujících slotů | 5× PCIe |
| PCI_E1 | PCIe 4.0 x16, připojení k procesoru |
| PCI_E2 | PCIe 3.0 x1, připojení k čipové sadě |
| PCI_E3 | PCIe 4.0 x4, fyzický slot x16, připojení k čipové sadě |
| PCI_E4 | PCIe 3.0 x1, připojení k čipové sadě |
| PCI_E5 | PCIe 3.0 x1, připojení k čipové sadě |
| Ochrana grafického slotu | PCIe Steel Armor |
| Úložiště | |
| Počet M.2 slotů | 2× M.2 |
| M.2_1 | PCIe 4.0 x4, formáty 2242/2260/2280/22110, připojení k procesoru |
| M.2_2 | PCIe 4.0 x4 / SATA, formáty 2242/2260/2280, připojení k čipové sadě |
| SATA konektory | 4× SATA 6 Gb/s |
| RAID | RAID 0, 1, 5 a 10 pro SATA úložiště |
| Sdílení linek | Při osazení M.2_2 diskem v režimu SATA se deaktivuje port SATA8 |
| Chlazení SSD | M.2 Shield Frozr |
| Montáž M.2 | EZ M.2 Clip |
| Síť a konektivita | |
| LAN | Realtek RTL8125BG, 2,5 Gb/s |
| Wi-Fi | Intel Wi-Fi 6E, IEEE 802.11 a/b/g/n/ac/ax, pásma 2,4 / 5 / 6 GHz, šířka kanálu 160 MHz, MU-MIMO, až 2,4 Gb/s |
| Bluetooth | Bluetooth 5.3 |
| Zadní USB 10 Gb/s | 2× USB Type-A, 1× USB Type-C |
| Zadní USB 2.0 | 4× USB Type-A |

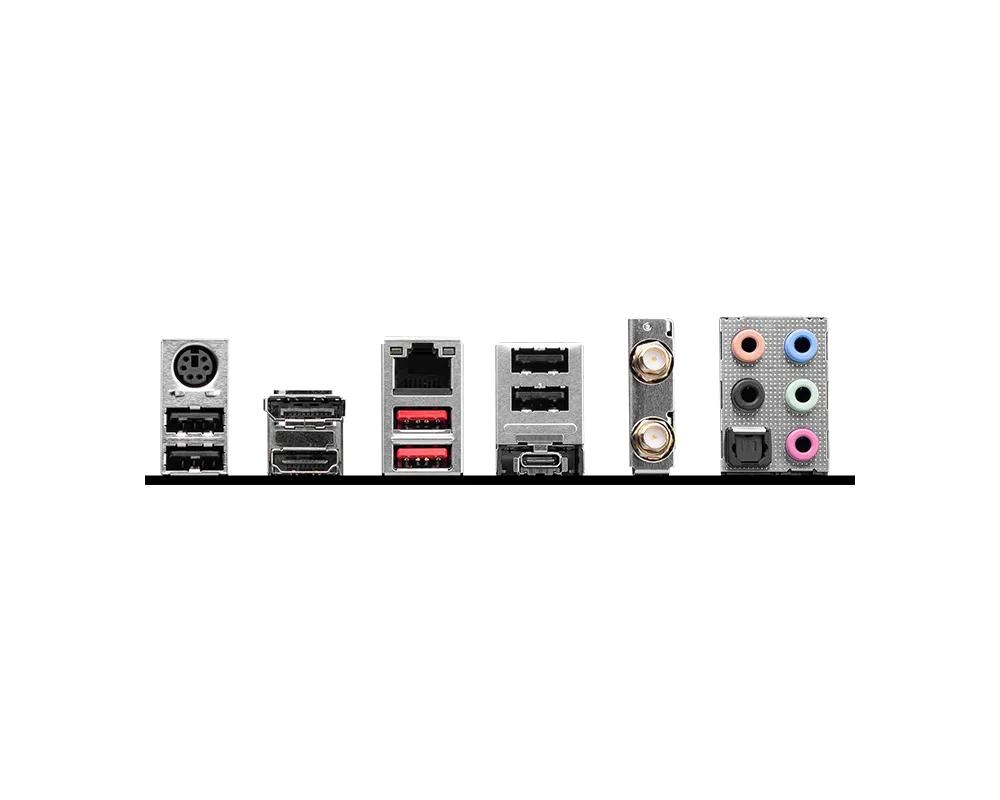

| Další zadní konektory | 1× RJ-45 (2,5Gb LAN), 1× PS/2 pro klávesnici/myš, anténní konektory Wi-Fi, audio konektory, optický S/PDIF, HDMI a DisplayPort |
| Interní USB 5 Gb/s | 1× konektor pro 2 přední USB Type-A, 1× konektor pro přední USB Type-C |
| Interní USB 2.0 | 2× konektor pro celkem 4 přední USB 2.0 |
| Další interní konektory | 2× JFP (přední panel), 1× JAUD (přední audio), 1× JCI (detekce otevření skříně), 1× JLPT (paralelní port), 1× JCOM (sériový port), 1× TPM 2.0 header |
| Audio a grafické výstupy | |
| Zvukový kodek | Realtek ALC897 |
| Zvukové kanály | 7.1kanálový HD Audio |
| Zvukové technologie | Audio Boost, optický výstup S/PDIF |
| HDMI | 1× HDMI 2.1 s HDR, maximální rozlišení 3840 × 2160 při 60 Hz |
| DisplayPort | 1× DisplayPort 1.4, maximální rozlišení 3840 × 2160 při 60 Hz |
| Podmínka grafického výstupu | Vyžaduje procesor s integrovanou grafikou |
| Napájení a chlazení | |
| Napájecí kaskáda | 12+1+1 Duet Rail Power System s P-PAK, digitální napájecí řízení |
| Hlavní napájení | 1× 24pin ATX |
| Napájení procesoru | 1× 8pin EPS + 1× 4pin ATX12V |
| Konektory ventilátorů | 1× CPU Fan, 5× System Fan |
| Konektor pumpy | 1× Pump Fan, až 3 A |
| Chlazení VRM | Extended Heatsink Design, MOSFET teplovodivé podložky 7 W/mK, přídavné teplovodivé podložky cívek |
| Chlazení M.2 | M.2 Shield Frozr |
| Regulace chlazení | Frozr AI Cooling, řízení PWM/DC ventilátorů |
| Konstrukce PCB | 6vrstvé PCB, zesílená měděná vrstva 2 oz |
| Vlastnosti a DIY design | |
| ARGB konektory | 2× Addressable V2 RGB LED (5 V, JARGB_V2) |
| RGB konektory | 1× RGB LED (12 V, JRGB) |
| Ovládání osvětlení | MSI Mystic Light |
| Diagnostika | 4× EZ Debug LED |
| Montážní prvky | EZ M.2 Clip, PCIe Steel Armor |
| Ochranné prvky | Ochrana proti nadproudu OCP, přepěťová ochrana TVS, ESD ochrana |
| Další technologie | Core Boost, Memory Boost, MSI Game Boost, Resizable BAR, MSI Center, MSI Driver Utility Installer |
Technické parametry
- Formát základní desky: ATX
- Chipset: Intel B760
- Socket (patice): Socket 1700
- Pro procesory: Intel
- Technologie paměti RAM: DDR5
- Počet paměťových slotů: 4
- M.2 slot: 2
- SATA 3: 4
- Podpora RAID: 1
- Podpora RAID: 0
- Podpora RAID: 5
- Podpora RAID: 10
- PCI Express x16: 5
- PCI: 0
- LAN: 2.5Gbit/s
- Bezdrátové připojení: WiFi + Bluetooth
- DisplayPort: 1
- HDMI: 1
- VGA: 0
- DVI: 0
- USB 2: 8
- USB 3: 4
- USB C: 2
- 3.5mm Jack: Ano
- Led Header: Ano
- COM port: Ano
- LPT port: Ne
- TPM: Ano
