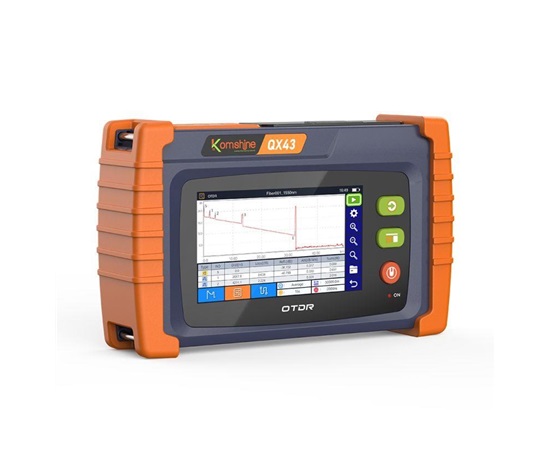

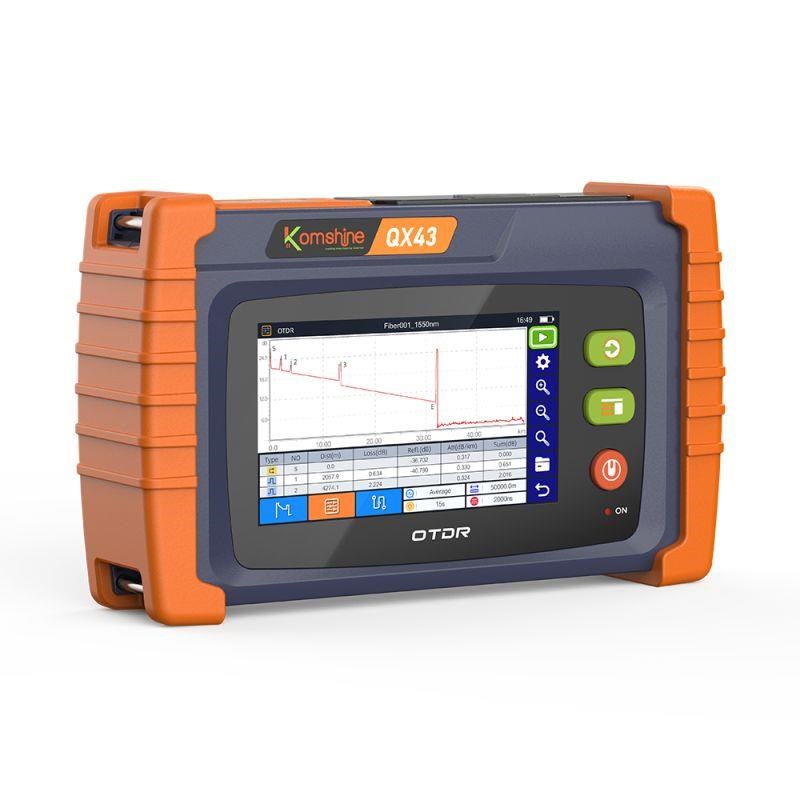

KOMSHINE QX43-S1 SM Monster OTDR

Podrobnosti

Reflektometr (OTDR) pro optické sítě


Univerzální měřicí nástroj za cenu, která nemá konkurenci.

KOMSHINE QX43 je kompaktní a cenově dostupný OTDR, který v sobě kombinuje hned čtyři funkce:
OTDR – měření parametrů optické trasy (26/24 dB, 1310/1550 nm)
VFL – vizuální lokátor poruch
OPM – optický výkonový měřič
SLS – stabilní zdroj světla

Díky těmto funkcím máte vždy kompletní vybavení po ruce – ideální řešení pro každého technika do auta.

Hlavní výhody:

Vše v jednom – OTDR, VFL, OPM a SLS v jediném zařízení
Praktické použití – perfektní nástroj pro instalace i servisní zásahy
Referenční měření – při zprovoznění získáte kompletní parametry trasy, které snadno porovnáte při pozdějších kontrolách
Kompaktní a lehký – snadno se vejde do kufru servisního vozu
Bezkonkurenční cena – plnohodnotný OTDR dostupný pro každého

OTDR
Vlnová délka (nm) 1310/1550
Dynamický rozsah (dB) 26/24
Mrtvá zóna události (m) ? 1.5
Mrtvá zóna útlumu (m) ? 5
Počet optických rozhraní 1x SC/UPC
Použitelné optické vlákno SM
Rozsah (Km) 0.5, 1, 2, 5, 10, 20, 35, 50, 75, 100, 150
Přesnost vzdálenosti (m) ± (1 metr + měřená vzdálenost × 2 × 10-5 + rozlišení sběrného bodu)
Šířka pulzu (ns) ? 15000
Počet vzorkovacích bodů 5, 10, 20, 50, 100, 200, 500, 1000, 2000, 10000, 20000
Rozlišení vzorkování (m) 0.04
Přesnost ztráty (útlumu) ± 0.03 dB/dB
Přesnost odrazu ± 2 dB


OPM
Rozsah měřených vlnových délek 800~1650nm
Vlnová délka (nm) 850, 1300, 1310, 1490, 1550, 1625, 1650
Rozsah měřeného výkonu -70~6dBm
Přesnost měření <(±0.2dB nebo ±5%)
Rozlišení displeje 0.01dB
Rozhraní měřiče výkonu FC/UPC + 2.5mm Univerzální konektor


Modul stabilního zdroje světla
Vlnová délka (nm) 1310/1550
Výstupní výkon ?-10dBm
Modulační frekvence CW, 270Hz, 1kHz, 2kHz
Bezpečnostní třída laseru Třída 1M nebo Třída 1
Vestavěné rozhraní optického vlákna Optický port OTDR


VFL (Modul zdroje červeného světla)
Vlnová délka (nm) 650
Výstupní výkon 10mW
Modulační režim CW, CHOP (2 Hz)
Bezpečnostní třída laseru Třída 3R
Rozhraní optického vlákna 2.5 mm univerzální konektor pro FC, SC, ST


RJ45 (Modul testování sítě)
Použitelný síťový kabel CAT5, CAT6
Délka zarovnání 300m
Maximální vzdálenost přenosu zvuku 300m
