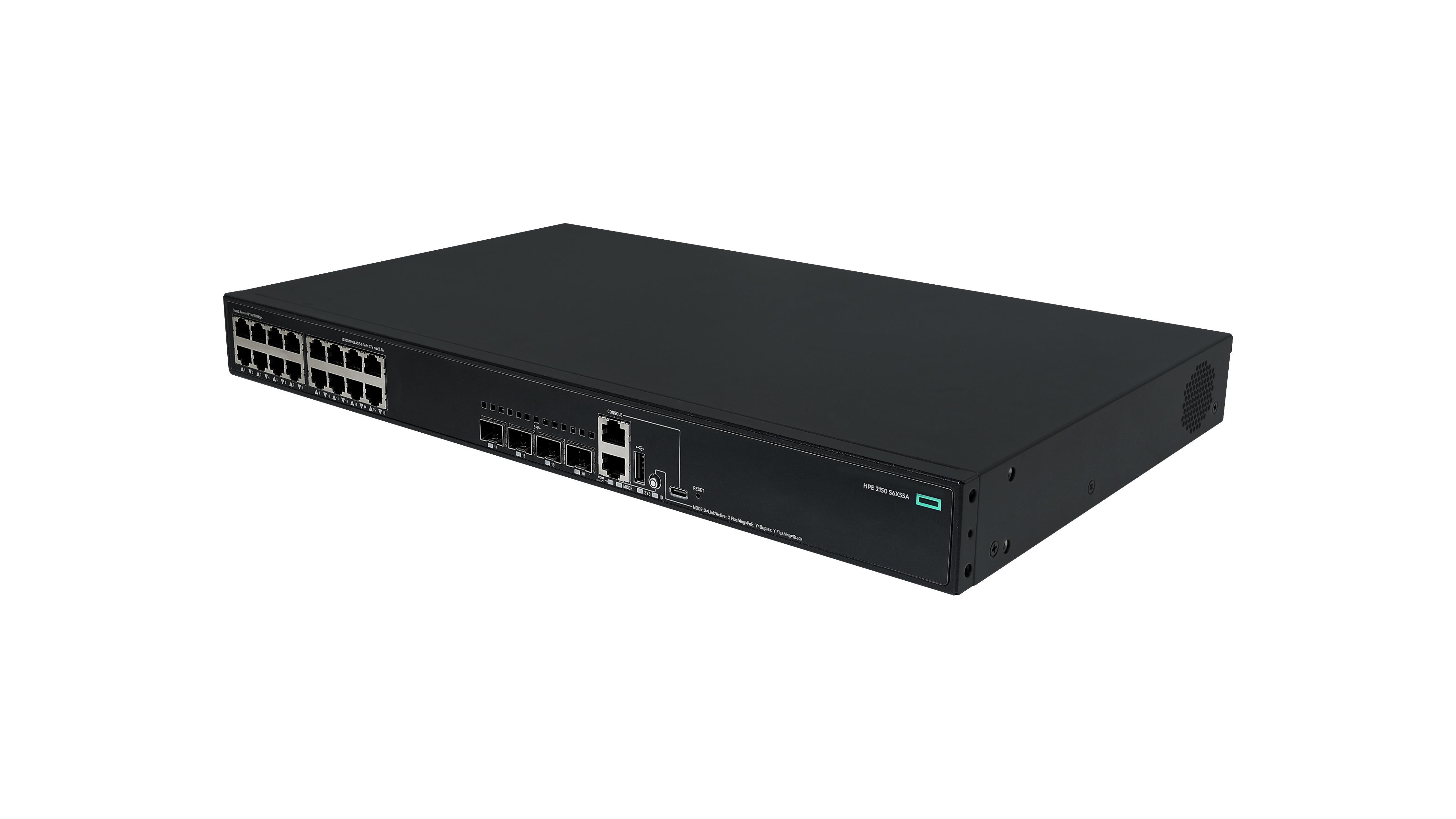

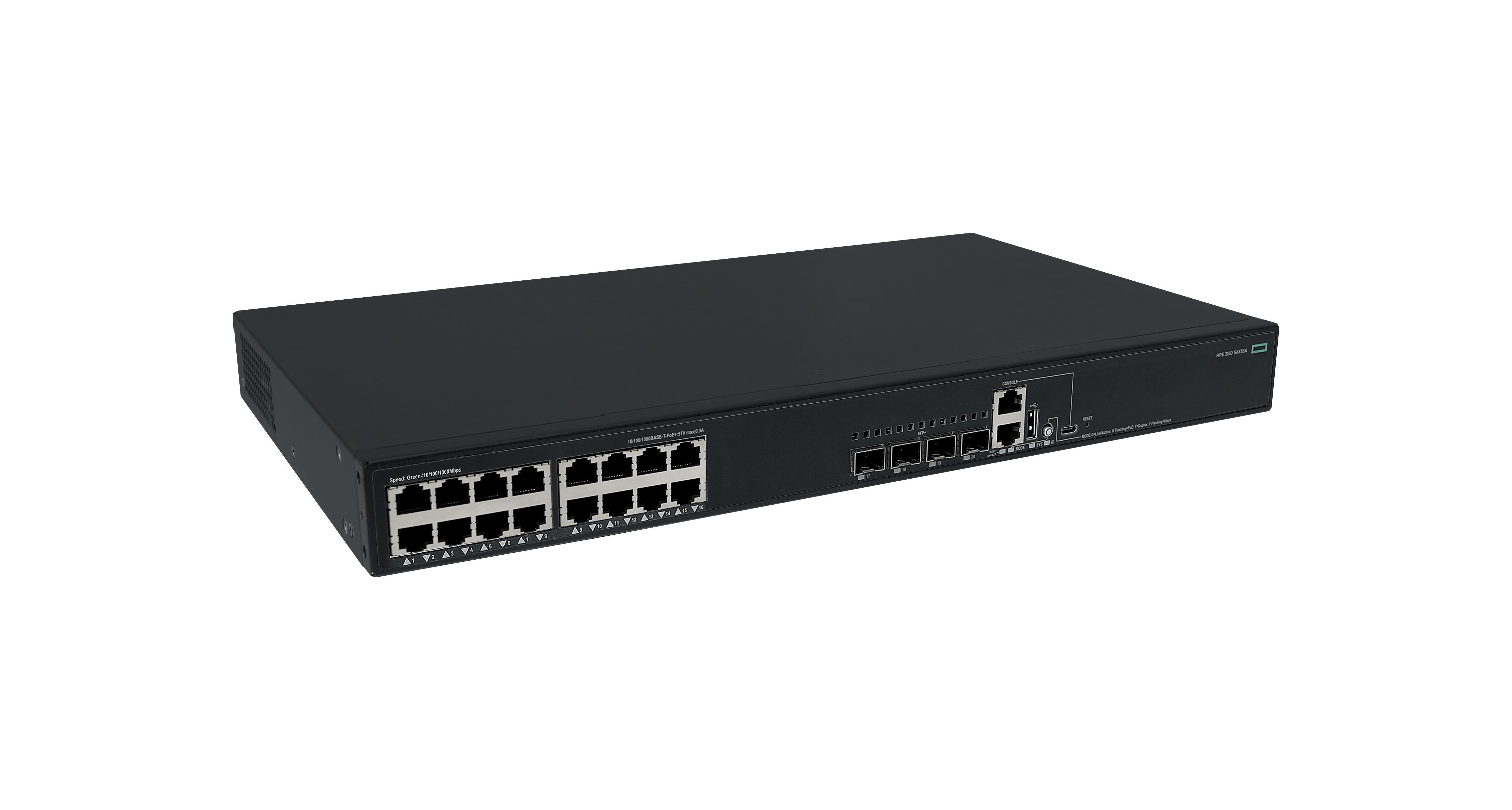

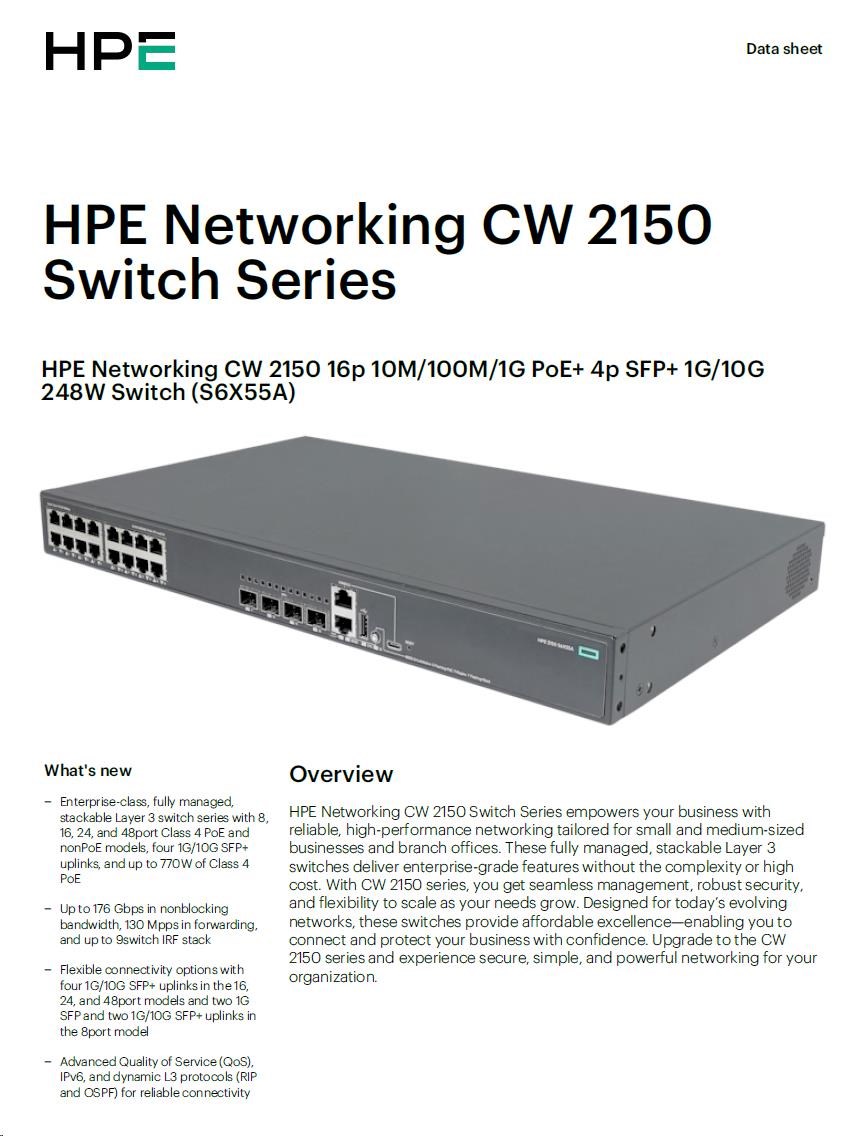

HPE Networking CW 2150 16p 10M/100M/1G PoE+ 4p SFP+ 1G/10G 248W Switch

HPE Networking CW 2150 16G PoE+ 4P 1G/10G SFP+ 248W Switch (S6X55A)

HPE Networking CW 2150 S6X55A je plně spravovatelný L3 access switch určený především pro podnikové pobočky, malé a střední firmy (SMB) a další síťová prostředí vyžadující vysokou dostupnost, pokročilé zabezpečení, PoE+ napájení a 10GbE uplinky. Switch nabízí 16 portů 10/100/1000BASE-T s podporou PoE+ a 4× 1G/10G SFP+ uplink porty.

S6X55A poskytuje až 112 Gb/s přepínací kapacity a propustnost až 83,3 Mpps. Integrovaná technologie Intelligent Resilient Fabric (IRF) umožňuje vytvořit jeden logický síťový systém až z 9 switchů. Switch podporuje pokročilé funkce Layer 2 a Layer 3 včetně VLAN, IPv4/IPv6, statického routingu, PBR, OSPF, RIP, VRF, multicastu, QoS, ACL a řady bezpečnostních mechanismů.

Integrovaný PoE+ budget 248 W umožňuje napájet zařízení, jako jsou Wi-Fi access pointy, IP telefony, bezpečnostní kamery nebo IoT zařízení přímo prostřednictvím ethernetové kabeláže. Switch podporuje také Fast PoE, Perpetual PoE a PoE Watchdog.

Hlavní vlastnosti

• 16× 10/100/1000BASE-T PoE+ portů
• 4× 1G/10G SFP+ uplink porty
• PoE+ podle IEEE 802.3at
• PoE výkon až 248 W na celý switch
• až 30 W na PoE port
• 112 Gb/s forwarding/přepínací kapacita
• 83,3 Mpps propustnost
• neblokující architektura
• hardware-based TCAM ACL s wire-speed zpracováním
• až 9 switchů v IRF stacku
• 32 VRF
• 16 000 MAC adres
• až 4094 VLAN ID, současně až 512 VLAN
• jumbo frames až 9 KB
• IPv4 a IPv6 dual-stack
• statické IPv4/IPv6 routování
• Policy Based Routing (PBR)
• OSPF a RIP/RIPng
• VRRP a VRRPe
• IGMP v1/v2/v3 a MLD v1/v2
• pokročilé QoS
• komplexní bezpečnostní funkce
• Secure Boot
• SSH v2, SSL, HTTPS, TLS a SNMPv3
• 802.1X, RADIUS a HWTACACS/TACACS+
• DHCP Snooping a Dynamic ARP Protection
• IP Source Guard
• Port Security a Port Isolation
• Web GUI, CLI a bezplatný integrovaný CW Dashboard
• podpora HPE Intelligent Management Center (IMC), Airwave, SNMP a REST API
• integrovaná 6kV surge protection
• limited lifetime warranty

Porty a konektivita

Výkon

Procesor, paměť a hardware

Power over Ethernet – PoE+

Switch podporuje IEEE 802.3at PoE+ a poskytuje až 30 W na jeden port. Celkový dostupný PoE výkon modelu S6X55A je 248 W.

• 16× 10/100/1000BASE-T PoE+
• IEEE 802.3at
• až 30 W na port
• celkový PoE budget 248 W
• Fast PoE – dodání napájení během několika sekund po startu systému
• Perpetual PoE – zachování napájení připojených zařízení během restartu zdroje
• PoE Watchdog – automatické odebrání napájení, pokud připojené zařízení přestane být aktivní
• automatická konfigurace a alokace PoE výkonu
• podpora alokace výkonu pomocí LLDP
• podpora IEEE 802.3af zařízení
• podpora prestandard PoE zařízení

Layer 2 funkce

• 16K MAC Address Table
• VLAN podle IEEE 802.1Q
• až 4094 VLAN ID
• až 512 současně aktivních VLAN
• QinQ a Selective QinQ podle IEEE 802.1ad
• jumbo frames až 9 KB
• STP podle IEEE 802.1D
• RSTP podle IEEE 802.1w
• MSTP podle IEEE 802.1s
• PVST+
• RPVST+
• MVRP
• RRPP – Rapid Ring Protection Protocol
• BPDU tunneling
• Port Mirroring
• RSPAN
• IGMP
• Ethernet OAM podle IEEE 802.3ah
• PBB podle IEEE 802.1ah-2008
• 3rd party transceiver support pro 1G a 10G transceivery a kabely

Layer 3 routing

• IPv4 static routing
• IPv6 static routing
• Policy Based Routing (PBR)
• OSPFv1/v2
• OSPFv3
• RIPv1
• RIPv2
• RIPng
• VRRP
• VRRPe
• Multi-VRF Customer Edge (MCE) / VRF-Lite
• až 32 VPN/VRF instancí
• ARP
• static ARP
• gratuitous ARP
• proxy ARP
• DNS client a server
• DHCP Server
• DHCP Client
• DHCP Relay
• DHCP Rogue Server Check
• Loopback Interface Address
• UDP Helper

IPv6

• IPv4/IPv6 Dual Stack
• IPv6 management
• IPv6 ACL
• IPv6 QoS
• IPv6 static routing
• IPv6 Policy Based Routing
• RIPng
• OSPFv3
• MLD Snooping
• MLD v1 a v2
• pingv6
• tracertv6
• Telnetv6
• TFTPv6
• DNSv6
• syslogv6
• FTPv6
• SNMPv6
• DHCPv6
• RADIUS pro IPv6

Multicast

• IGMP v1, v2 a v3
• IGMP Snooping
• PIM Snooping
• MLD v1 a v2
• MLD Snooping
• Multicast VLAN Registration (MVR)
• MVR+
• MVRP
• 500 IGMP skupin
• 500 MLD skupin

Intelligent Resilient Fabric (IRF)

Technologie Intelligent Resilient Fabric (IRF) umožňuje propojit až 9 switchů do jednoho logického zařízení. Jednotlivé switche mohou být součástí resilientní síťové infrastruktury a nemusí být umístěny bezprostředně vedle sebe.

• až 9 členů IRF stacku
• jeden logický síťový systém
• vyšší dostupnost a odolnost
• zjednodušená správa
• LACP pro load balancing a vysokou dostupnost
• možnost omezení závislosti na komplexních STP/VRRP konfiguracích

Smart Link

Smart Link poskytuje jednoduchou redundanci aktivních a záložních spojení. Při výpadku umožňuje přepnutí mezi linkami s dobou failover až 100 ms.

• failover až 100 ms
• 48 skupin
• 64 instancí

Quality of Service (QoS)

• Broadcast Control
• classifier-based QoS
• klasifikace podle Layer 2, Layer 3 a Layer 4 parametrů
• nastavení priority
• rate limiting
• QoS na portu, VLAN nebo celém switchi
• Strict Priority (SP) queuing
• Weighted Round Robin (WRR)
• SP + WRR hybridní scheduling
• Committed Access Rate (CAR)
• line-rate traffic policing
• ACL Logging
• flexibilní konfigurace bufferů front

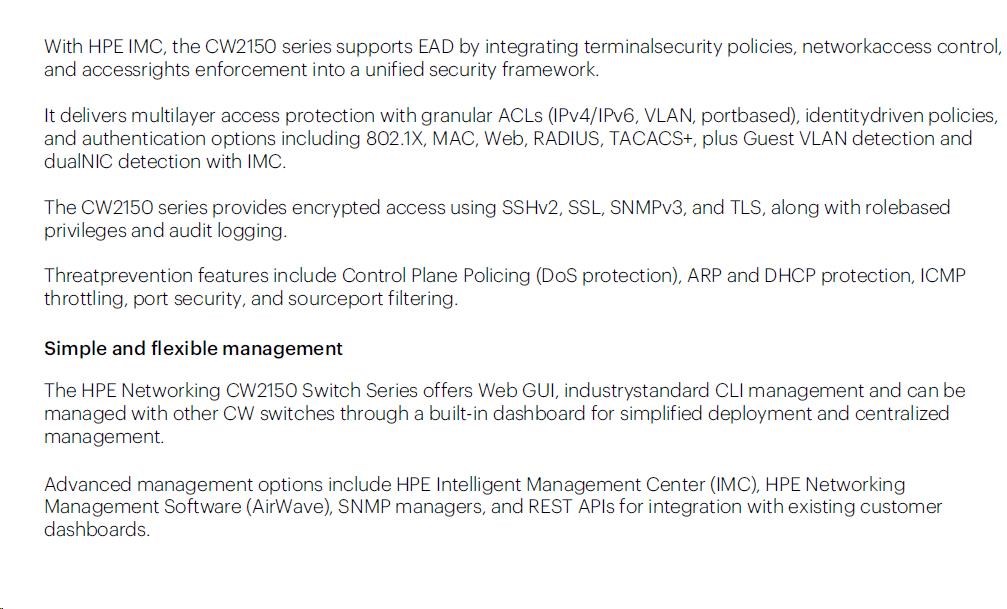

Bezpečnost

CW 2150 poskytuje vícevrstvou ochranu přístupu a zabezpečení síťové infrastruktury vhodné pro podnikové pobočky i SMB prostředí.

• Secure Boot – ověřování digitálních podpisů při startu
• ACL Layer 2 až Layer 4
• Global ACL
• VLAN ACL
• Port ACL
• IPv6 ACL
• IEEE 802.1X
• MAC-based Authentication
• Web Authentication
• RADIUS
• HWTACACS/TACACS+
• Per-user ACL
• Automatic VLAN Assignment
• SSHv2
• SSL
• HTTPS
• TLS
• SNMPv3
• Secure FTP / SCP
• Guest VLAN
• Private VLAN (PVLAN)
• Port Security
• Port Isolation
• STP BPDU Port Protection
• STP Root Guard
• Dynamic ARP Protection
• DHCP Snooping
• DHCP Relay Option 82
• IP Source Guard
• Control Plane Policing / DoS protection
• ICMP throttling
• source-port filtering

ACL

Hardware-based TCAM ACL umožňuje provádět kontrolu přístupu rychlostí linky bez významného dopadu na výkon přepínače.

Management a monitoring

• Secure Web GUI přes HTTPS
• Industry-standard CLI
• Remote Configuration and Management
• CW Dashboard – integrovaný webový management nástroj bez dodatečných licenčních nákladů
• Topology Master (TM) a Topology Client (TC)
• HPE Intelligent Management Center (IMC)
• HPE Aruba Airwave
• SNMP manager
• REST API
• SNMP v1/v2c/v3
• MIB-II with Traps
• RADIUS Authentication Client MIB
• sFlow podle RFC 3176
• TFTP
• SFTP
• RMON1 a RMON2
• LLDP podle IEEE 802.1AB
• Management VLAN
• Remote Intelligent Mirroring
• Device Link Detection Protocol (DLDP)
• Session Logging
• Multiple Configuration Files
• Command Authorization
• Manager a Operator privilege levels

CW Dashboard

CW Dashboard je integrovaný webový nástroj pro správu sítě, který je podle QuickSpecs dostupný bez dodatečných nákladů. Umožňuje centralizovanou konfiguraci, zálohování konfigurace, správu verzí softwaru a zjednodušení výměny switchů.

Diagnostika a provozní funkce

• Ingress a egress port monitoring
• Virtual Cable Tests (VCT)
• Remote Intelligent Mirroring
• sFlow
• RMON1/RMON2
• LLDP
• LLDP-MED
• LLDP-CDP compatibility
• Bidirectional Forwarding Detection (BFD)
• Ethernet OAM IEEE 802.3ah
• Dying Gasp

Konvergence a IP telefonie

• LLDP
• LLDP-MED
• LLDP-CDP kompatibilita
• BFD
• Voice VLAN
• automatická VLAN konfigurace pro IP telefony
• PoE+ pro IP telefony, Wi-Fi access pointy, bezpečnostní kamery a IoT zařízení
• IP Multicast Snooping

Napájení a spotřeba

Energetická efektivita

• Energy Efficient Ethernet (EEE) podle IEEE 802.3az
• snižování spotřeby energie při nízkém zatížení
• podpora RoHS
• podpora WEEE

Provozní prostředí

Mechanické provedení

• 1U provedení
• montáž do standardního 19" EIA racku nebo skříně
• montážní hardware je součástí dodávky
• rozměry: 440 × 260 × 44 mm
• hmotnost: cca 3,6 kg
• 1 integrovaný ventilátor

Ochrana proti přepětí

Switch obsahuje integrovanou technologii 6 kV surge protection, která snižuje riziko poškození zařízení způsobeného přepětím. Funkce je určena zejména pro náročnější instalační prostředí, například staveniště a další lokality se zvýšeným rizikem elektrických výbojů a přepětí.

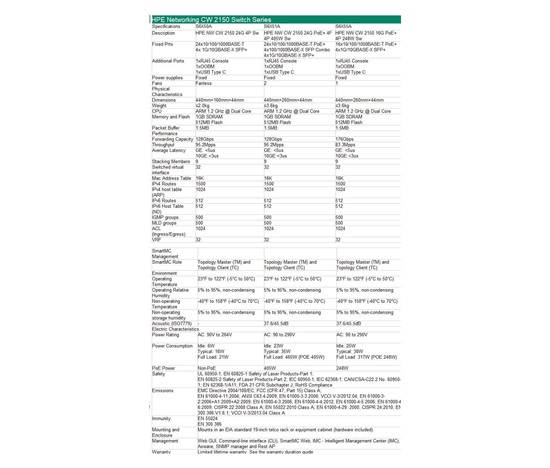

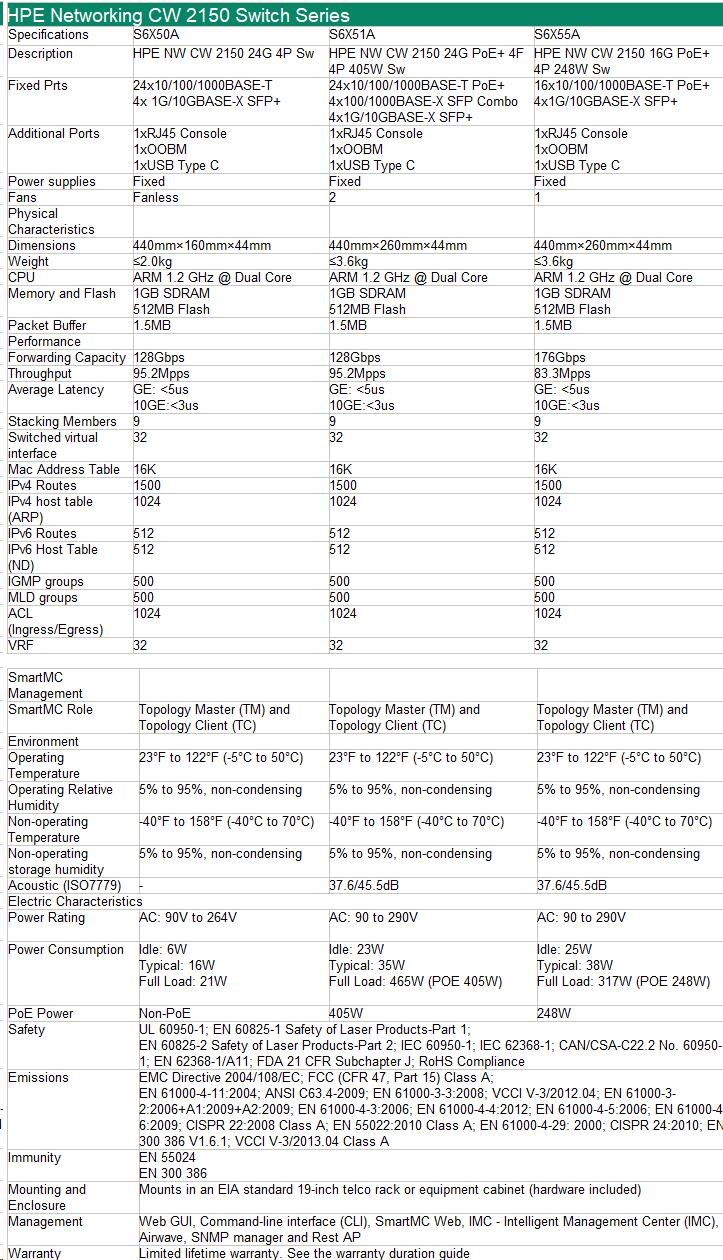

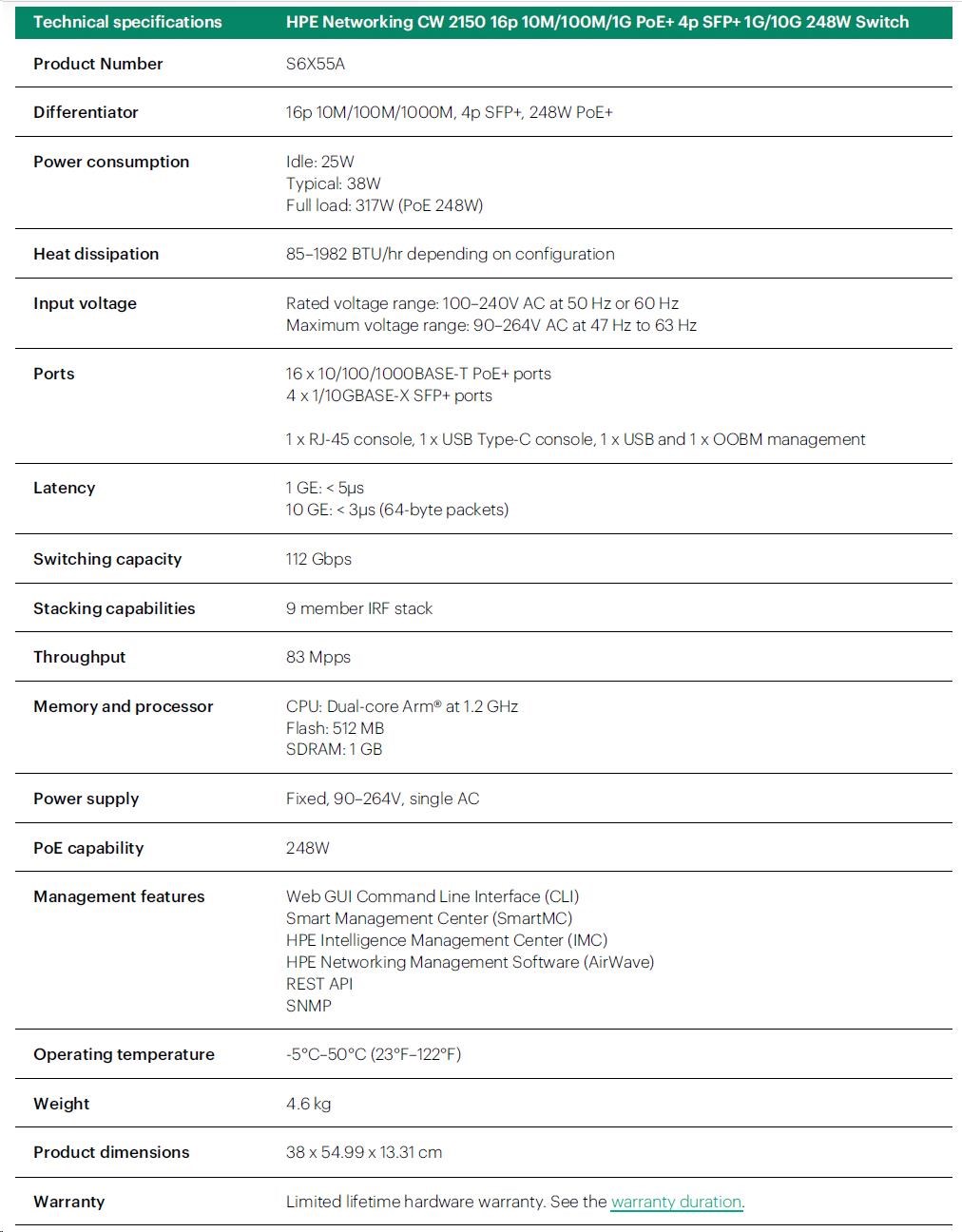

Technické specifikace – přehled

Kompatibilní HPE Networking transceivery a kabely

Pro 1G SFP uplinky a 10G SFP+ uplinky lze v rámci řady CW 2150 využít kompatibilní HPE Networking transceivery a kabely. QuickSpecs uvádí například:

• HPE Networking X120 1G SFP LC SX – JD118B
• HPE Networking X120 1G SFP LC LX – JD119B
• HPE Networking X120 1G SFP RJ45 T – JD089B
• HPE Networking X130 10G SFP+ LC SR – JD092B
• HPE Networking X130 10G SFP+ LC LR – JD094B
• HPE Networking X130 10G SFP+ LC ER 40 km – JG234A
• HPE Networking X130 10G SFP+ LC LH 80 km – JG915A
• HPE Networking X240 10G SFP+ SFP+ DAC 0,65 m – JD095C
• HPE Networking X240 10G SFP+ SFP+ DAC 1,2 m – JD096C
• HPE Networking X240 10G SFP+ SFP+ DAC 3 m – JD097C
• HPE Networking X240 10G SFP+ SFP+ DAC 5 m – JG081C
• HPE Networking X2A0 10G SFP+ AOC 7 m – JL290A
• HPE Networking X2A0 10G SFP+ AOC 10 m – JL291A
• HPE Networking X2A0 10G SFP+ AOC 20 m – JL292A

Poznámka: QuickSpecs uvádí také podporu 3rd party 1G a 10G transceiverů a kabelů. Při použití této funkce však HPE neposkytuje na daný transceiver nebo kabel záruku ani podporu.

Záruka a podpora

HPE Limited Lifetime Warranty. Podmínky záruky a dostupné servisní služby se řídí aktuálními záručními a servisními podmínkami HPE.

Typické použití

• podnikové pobočky
• malé a střední firmy
• access vrstva podnikové LAN
• napájení Wi-Fi access pointů
• IP telefonie
• IP bezpečnostní kamery
• IoT zařízení
• síťová infrastruktura s požadavkem na 10GbE uplinky
• prostředí s požadavkem na redundanci prostřednictvím IRF
• segmentované sítě s využitím VLAN a VRF
